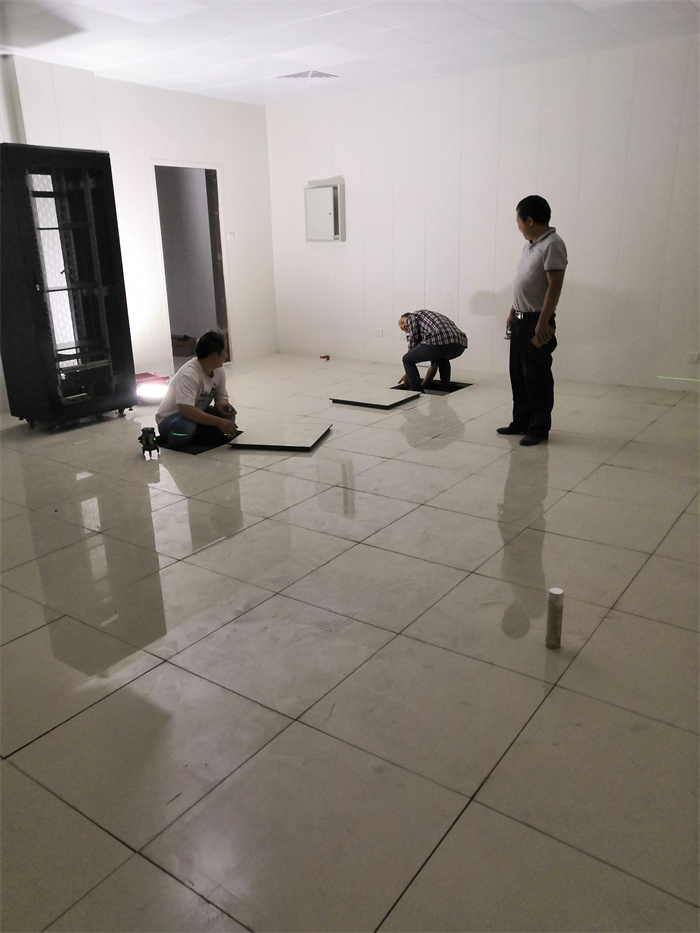

电磁屏蔽室 电磁屏蔽室基本组成内容 壳体：此处以钢板焊接式电磁屏蔽室为例。包括六面龙骨框架、冷轧钢板。龙骨框架由槽钢、方管焊接而成，材料规格按屏蔽室大小确定地面龙骨（地梁）应与地面进行绝缘处理。墙、顶部冷轧钢板厚度2mm，底部钢板厚3㎜，先在车间预制成模块，分别焊接在龙骨框架内侧。所有焊接均采用CO2保护焊，连续满焊，并用专用设备捡漏，防止漏波。所有钢质壳体必须进行良好的防锈处理。 电磁屏蔽门：电磁屏蔽门是屏蔽室唯一活动部件，也是屏蔽室综合屏蔽效能的关键，技术含量较高，材料特殊，工艺极其复杂，共26道工序。电磁屏蔽门有铰链式插刀门、平移门两大类，各有手动、电动、全自动等形式。如考虑使用的稳定性及性价比，则首选手动插刀式铰链门（标准门1900㎜×850㎜）。 蜂窝型通风波导窗：通风换气、调节空气是屏蔽室必备设施。蜂窝型波导窗由对边距5㎜的六边形钢质波导管集合组成，波导管不妨碍空气流通，却对电磁辐射有截止作用。主要采用300mm×300mm×50mm规格的全焊接式蜂窝式波导窗，插入损耗150KHz～1GHz≥100dB，完全满足《规范》要求。屏蔽室按面积大小配置相应数量的波导窗，分别用于进风、排风、泻压。 强弱电滤波器：进入屏蔽室的电源线、通信信号线等导体都会夹带传导电磁干扰，必须有相应的滤波器加以滤除。滤波器是由无源元件（电感、电容）构成的无源双向网络，其主要性能参数是截止频率（低通、高通、带通、带阻）、插入损耗（阻带衰减量），滤波性能取决于滤波级数（滤波器滤波元件数）、滤波器结构类型（单电容型C型、单电感型L型、π型）等。 波导管：进入防护室的各种非导体管线如消防喷淋管、光纤等，均应通过波导管，波导管对电磁辐射的截止原理与波导窗相同。 室内电气、室内装修：包括穿管走线、配电箱、照明、插座及吊顶、墙面装修、地面防静电地板等。为确保屏蔽室稳定运行，电气、装修材料必须选用符合国家标准的防火、防潮、环保产品。 |
|
